1.1 射頻定義

射頻（RF）是Radio Frequency的縮寫，表示可以輻射到空間的電磁頻率，頻率范圍從300KHz-300GHz之間。射頻就是射頻電流，簡稱RF，它是一種高頻交流變化電磁波的簡稱。每秒變化小于1000次的交流電稱為低頻電流，大于10000次的稱為高頻電流。射頻就是這樣一種高頻電流。把具有遠距離傳輸能力的高頻電磁波稱為射頻。



1.2 射頻電路的應用領域

RF（Radio Frequency）技術被廣泛應用于多種領域，如：電視、廣播、移動電話、雷達、自動識別系統等。專用詞RFID（射頻識別）即指應用射頻識別信號對目標物進行識別。RFID的應用包括：

①ETC（電子收費）

②鐵路機車車輛識別與跟蹤

③集裝箱識別

④貴重物品的識別、認證及跟蹤

⑤商業零售、醫療保健、后勤服務等的目標物管理

⑥出入門禁管理

⑦動物識別、跟蹤

⑧車輛自動鎖死（防盜）

⑨...



1.3 射頻術語知識

功率/電平（dBm）：放大器的輸出能力，一般單位為w、mw、dBm

增益：即放大倍數，單位可表示為分貝（dB）。

插損：當某一器件或部件接入傳輸電路后所增加的衰減，單位用dB表示。

選擇性：衡量工作頻帶內的增益及帶外輻射的抑制能力,-3dB帶寬即增益下降3dB時的帶寬

駐波比（回波損耗）：行駐波狀態時，波腹電壓與波節電壓之比（VSWR）

噪聲系數：一般定義為輸入信噪比與輸出信噪比的比值，實際使用中以分貝來計算,單位dB。

耦合度：耦合端口與輸入端口的功率比，單位用dB。

隔離度：本振或信號泄露到其他端口的功率與原有功率之比，單位dB。

天線：（antenna）是將高頻電流或波導形式的能量變換成電磁波并向規定方向發射出去或把來自一定方向的電磁波還原為高頻電流。

單工：亦稱單頻單工制，即收發使用同一頻率，由于接收和發送使用同一個頻率，所以收發不能同時進行，稱為單工。

雙工：亦稱異頻雙工制，即收發使用兩個不同頻率，任何一方在發話的同時都能收到對方的講話。單工、雙工都屬于移動通信的工作方式。



1.4 計算單位

dB：英文全稱是Decibel，簡寫為dB。是一個比值的對數表示。dB是一個比值，簡單理解就是一個相對值，比如說dBi，就是天線相對于一個全向點源天線的增益比值。dBd就是天線相對于一個標準偶極子的增益比值。

dBm：功率相對于1mW的比值；

dBw：功率相對于1W的比值；





2.1射頻的三大核心指標



2.2直接影響射頻信號頻率的主要電路有:

①信號產生器：用來產生特定頻率的信號,如點頻振蕩器、機械調諧振蕩器、 壓控振蕩器、 頻率合成器等。

②頻率變換器：將一個或兩個頻率的信號變?yōu)榱硪粋€(gè)所希望的頻率信號,如分頻器、變頻器、 倍頻器、混頻器等。

③頻率選擇電路：在復雜的頻譜環境中,選擇所關心的頻譜范圍。經典的頻率選擇電路是濾波器,如低通濾波器、帶通濾波器、 高通濾波器和帶阻濾波器等。

近年發展起來的高速電子開關由于體積小,在許多方面取代了濾波器來實現頻率選擇。在射頻工程中,這些電路可以獨立工作,也可以相互組合,還可以與其他電路組合,構成射頻電路子系統。

這些電路的測量?jī)x器有頻譜分析儀、頻率計數器、功率計、網絡分析儀等。





2.3影響射頻信號功率的主要電路有：

①衰減器:控制射頻信號功率的大小。通常由有耗材料（電阻性材料）構成,有固定衰減量和可調衰減量之分。

②功分器:將一路射頻信號分成若干路的組件,可以是等分的,也可以是比例分配的,希望分配后信號的損失盡可能小。功分器也可用作功率合成器,在各個支路口接同頻同相等幅信號,在主路疊加輸出。

③耦合器:定向耦合器是一種特殊的分配器。通常是耦合一小部分功率到支路,用以檢測主路信號的工作狀態是否正常。分支線耦合器和環形橋耦合器可實現不同相位的功率分配/合成，配合微波二極管,完成多種功能微波電路,如混頻、變頻、 移相等

④放大器：提高射頻信號功率的電路,在射頻工程中地位極為重要。用于接收的是小信號放大器,該類放大器著重要求低噪聲、高增益。用于發射的是功率放大器,對于該類放大器,為了滿足要求的輸出功率,可以不惜器件和電源成本。用于測試儀器的放大器,完善和豐富了儀器的功能。



2.4阻抗

阻抗是在特定頻率下,描述各種射頻電路對信號能量傳輸?shù)挠绊懙囊粋€(gè)參數。 電路的材料和結構對工作頻率的響應決定電路阻抗參數的大小。工程實際中,應設法改進阻抗特性,實現能量的最大傳輸。所涉及的射頻電路有：

①阻抗變換器:增加合適的元件或結構,實現一個阻抗向另一個阻抗的過渡。

②阻抗匹配器:一種特定的阻抗變換器,實現兩個阻抗之間的匹配。

③天線:一種特定的阻抗匹配器,實現射頻信號在封閉傳輸線和空氣媒體之間的匹配傳輸。



3.1 射頻前端模塊

射頻前端模塊（RFFEM：Radio Frequency Front End Module）是通信系統的核心組件，對它的理解要從兩方面考慮：一是必要性，是連接通信收發芯片（transceiver）和天線的必經通路；二是重要性，它的性能直接決定了移動終端可以支持的通信模式，以及接收信號強度、通話穩定性、發射功率等重要性能指標，直接影響終端用戶體驗。



3.2 三個大芯片：BB、TRX、PA

BB：Baseband，運行通信協議，把數據變成基礎的射頻信號。

TRX：Transceiver，把基礎射頻信號，變成高頻射頻信號。（反之亦然）

PA：Power Amplifier，功放，把TRX給的高頻信號，放大發射出去。

其他小器件：SW、LAN、SAW、Filter、Duplexer

SW：switch，開關，手機射頻有很多個頻段，但只有一個天線，通過開關來切換。

LNA：低噪放，噪聲很低的放大器，用于把接收到的極為微弱的射頻信號放大。

SAW Filter：聲表濾波器，把接收到的信號，不需要的頻段過濾掉。

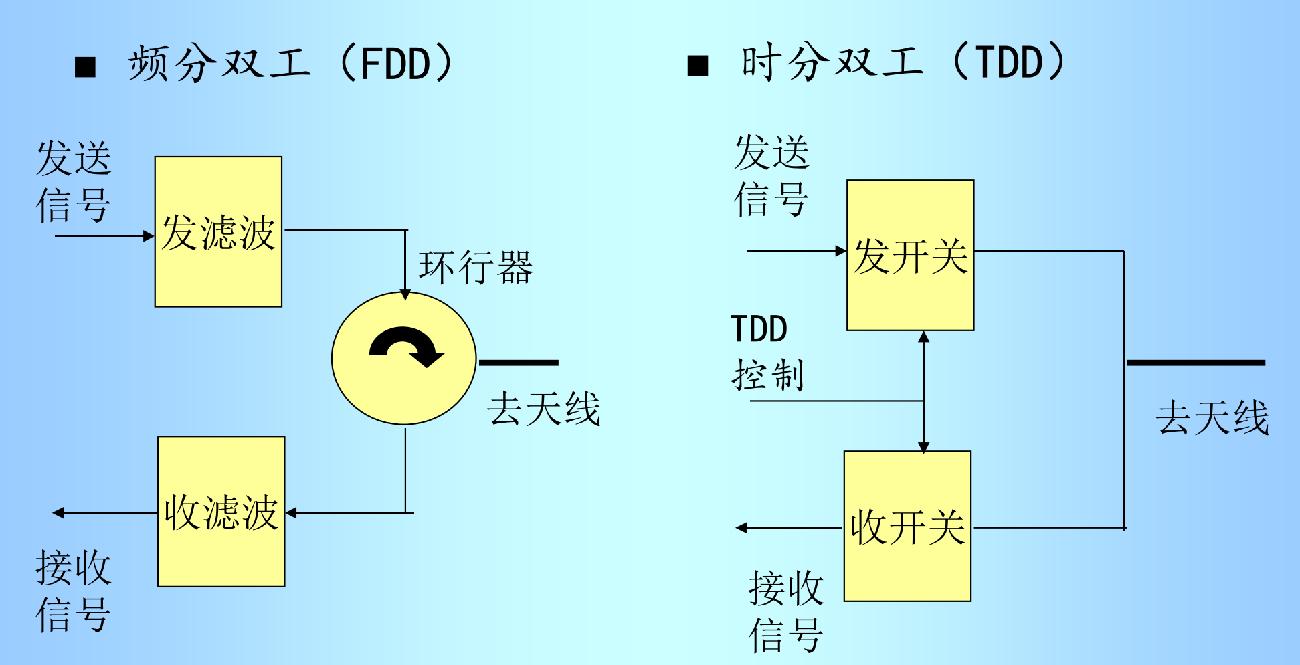

Duplexer：雙工器，用于把FDD模式下的發射和接收合成一路信號。

SPDT：?jiǎn)蔚峨p擲開關，一條輸入路徑，可以切換到2根輸出路徑上。

備注：之所以運用單刀雙擲開關，而不是雙工器來隔離TX和RX，是因?yàn)?/span>TDD的3G和4G，都是“時分雙工”。發射和接收都是同一頻率，一會兒發射，一會兒接收。



3.3 射頻電路工作原理

接收電路工作原理：接收時，天線把基站發送來電磁波轉為微弱交流電流信號經濾波，高頻放大后，送入中頻內進行解調，得到接收基帶信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到邏輯音頻電路進一步處理。

發射電路工作原理：發射時，把邏輯電路處理過的發射基帶信息調制成的發射中頻，用TX-VCO把發射中頻信號頻率上變?yōu)?/span>890M-915M（GSM）的頻率信號。經功放放大后由天線轉為電磁波輻射出去。



3.4 射頻電路器件功能

功率放大器PA：經過混頻的射頻信號，功率很低，不足以提供足夠的能量給天線，所以需要進行功率放大，放大到足夠的能量大小以后反饋到天線上發射出去

天線開關：切換不同頻段到相應天線，切換發射和接收狀態

雙工器：將接收和發射信號隔離，使得饋入到天線的信號既有接收信號又有發射信號，同事保證發射對接收信號的影響在可接收范圍內

LTCC濾波器：LTCC低溫共燒陶瓷，主要用于公共通路做低通（高通、帶通）濾波器

SAW濾波器：輸入的電信號轉化成聲波信號后沿著期間表面?zhèn)鬏?，?jīng)過一定延遲后，換能器把聲波信號轉化成電信號輸出。從而完成電—聲—電的轉換

BAW濾波器：和SAW類似也是完成電—聲—電的轉換，但聲波的傳播在器件內部而非表面，更適合1.5GHz以上的高頻傳輸。

低噪聲放大器LNA:放在接收濾波器和射頻收發器之間，用于降低前端接收通路的插損，從而提高接收靈敏度。
